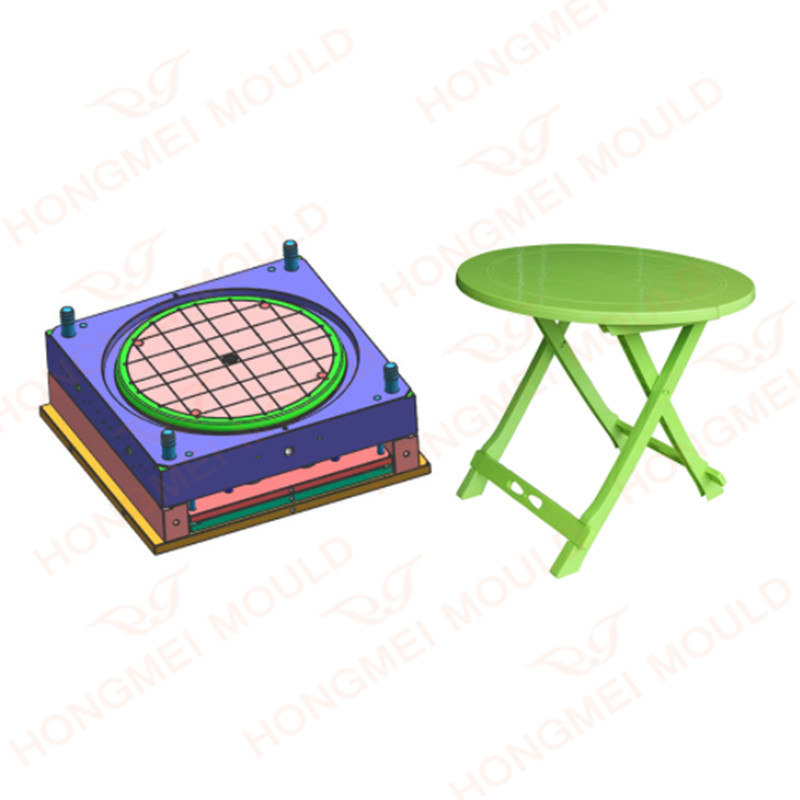

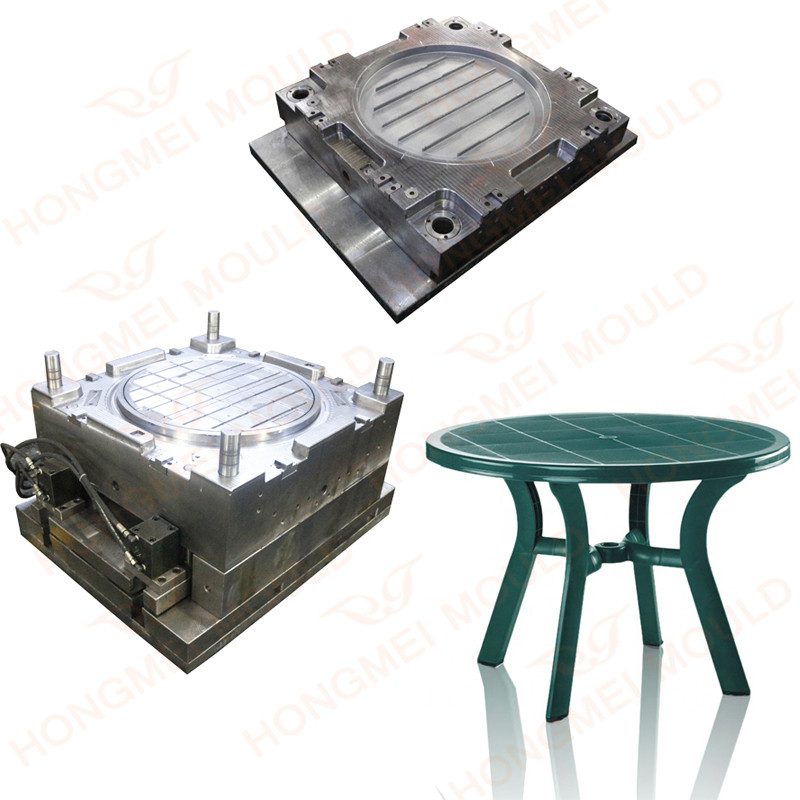

قالب طاولة بلاستيكي للحديقة المستديرة

ميزة قالب الطاولة البلاستيكية للحديقة المستديرة

المواد الخام: ب

قالب الصلب: 718

قاعدة القالب: 45#

العداء : العداء الساخن البوابة الكبيرة

الطرد : المتعرية

عمر القالب: 500,000 طلقة

تاريخ التسليم: 75 يوم عمل

عملية شركة Hongmei الخاصة بنا في صنع هذا القالب

سوف تختار Hongmei Mould الفولاذ الأكثر ملاءمة لصنع القوالب وفقًا لمنتجاتك، عادةًقالب طاولة بلاستيكي للحديقة المستديرة، ستوصي شركتنا بالفولاذ 718 مع عمر قالب ضمان يصل إلى 500000 طلقة. قبل تصميم القالب، سوف نقوم بتحليل المنتج للتأكد من قدرته على التدفق بشكل متوازن. بالنسبة لقالب الساق، فإنه يحتاج إلى استخدام أسطوانة زيت لتحريك الجزء الأساسي لأن منتج الساق بالداخل مجوف. مع معدات الأدوات الدقيقة والتحكم الصارم في الأبعاد، يكون مظهر عينات الاختبار وتركيباتها جيدة بعد اختبار القالب، ويمكننا شحن القالب إليك في وقت قصير. تهتم شركتنا بتصميم نظام الجري ونظام التبريد، ونحن نستخدم علامة تجارية جيدة للجري الساخن والتي تتمتع بتعليقات جيدة من عملائنا، وسيتصرف نظام الجري الساخن بشكل جيد. بالإضافة إلى ذلك، خطوط التبريد الخاصة بنا سيتم تصميمها بالقرب من موضع صب المنتج لتحقيق أكبر تأثير تبريد. سوف نقوم بالتصميمقالب طاولة بلاستيكي للحديقة المستديرةلتتناسب مع معلمة جهازك. وإذا لم تتمكن من فتح تصميم القالب ثلاثي الأبعاد، فلدينا تقرير القالب الخاص بنا، ويمكنك الاطلاع على تقرير القالب الخاص بنا للتحقق من حجم القالب وقطر خط التبريد وما إلى ذلك.

مبدأ تصميم قالب الطاولة المستديرة البلاستيكية

1. أساس التصميم

* دقة البعد وبعده النسبي

وفقًا للمتطلبات والوظائف المحددة للمنتج بأكمله من المنتجات البلاستيكية لتحديد جودته الخارجية وحجمه المحدد ينتمي إلى أي نوع: متطلبات جودة المظهر أعلى، ومتطلبات دقة الحجم هي منتجات بلاستيكية أقل، مثل الألعاب؛ منتجات بلاستيكية وظيفية، متطلبات حجم صارمة؛ المنتجات البلاستيكية، مثل الكاميرات، المطلوبة بشكل صارم من حيث المظهر والحجم.

* ما إذا كان منحدر المتعرية معقولاً

يرتبط منحدر إزالة القوالب ارتباطًا مباشرًا بعملية إزالة القوالب وجودة المنتجات البلاستيكية، أي عملية الحقن، وما إذا كان يمكن إجراء الحقن بسلاسة؛ منحدر القالب كافي. المنحدر إلى المنتجات البلاستيكية في صب سطح الفراق أو الفراق ؛ ما إذا كان سيؤثر على دقة المظهر وحجم سمك الجدار؛ ما إذا كان سيؤثر على قوة جزء من المنتجات البلاستيكية.

2. إجراءات التصميم

تحليل وهضم المنتج البلاستيكي الرسم والصلب (العينة الصلبة):

* هندسة المنتج

* الأبعاد والتفاوتات ومعايير التصميم

* متطلبات تقنية

* اسم وماركة البلاستيك

* متطلبات السطح

* رقم التجويف وترتيب التجويف

* وزن المنتج وحجم الحقن لآلة الحقن

* المساحة المتوقعة للمنتج وقوة التثبيت لآلة الحقن

* حجم القالب والمساحة الفعالة لقالب تركيب ماكينة الحقن (أو المسافة بين قضيب السحب لماكينة الحقن)

* دقة المنتج واللون

* ما إذا كانت المنتجات تحتوي على نوى عمود جانبي وطرق معالجتها

تم تحديد عدد التجويف، ومن ثم إلى ترتيب التجويف، وترتيب موضع التجويف، وترتيب التجويف ينطوي علىقالب طاولة بلاستيكي للحديقة المستديرةالحجم، تصميم نظام البوابات، نظام البوابات التوازن، تصميم مؤسسات سحب اللب) المنزلق، الإدراج، وتصميم اللب، تصميم نظام التبادل الحراري، هذه المشاكل وتقسيم السطح والاختيار موقع البوابة، لذلك في عملية التصميم المحدد، لإجراء التعديلات اللازمة، من أجل تحقيق تصميم أكثر كمالا.

3. تحديد سطح الفراق

ولا يؤثر على المظهر. لضمان دقة المنتجات، ومعالجة القالب، وخاصة معالجة التجويف.

إنه مناسب لتصميم نظام الصب ونظام العادم ونظام التبريد.

إنه يساعد على فتح القالب (الفراق، القالب) لضمان ترك المنتجات على جانب القالب المتحرك عند فتح القالب.

تسهيل ترتيب الكتل المعدنية.

4. تصميم نظام الصب

يتضمن تصميم نظام الصب اختيار قناة التدفق الرئيسية، وتحديد شكل وحجم قسم العداء، واختيار موقع البوابة، وشكل البوابة، وتحديد حجم قسم البوابة.

عند تصميم نظام البوابات، يتم تحديد موقع البوابة أولاً.

يرتبط اختيار موقع البوابة ارتباطًا مباشرًا بجودة صب المنتج وعملية الحقن السلسة. يجب أن يتبع اختيار موقع البوابة المبادئ التالية:

* يجب تحديد موقع البوابة على سطح الفواصل قدر الإمكان لتسهيل الأمرقالب طاولة بلاستيكي للحديقة المستديرةتجهيز واستخدام تنظيف البوابة

* يجب أن تكون المسافة بين موضع البوابة وكل جزء من التجويف متسقة قدر الإمكان، ويجب أن يكون تدفق الأداة هو الأقصر

* يجب أن يضمن موقع البوابة تدفق البلاستيك إلى التجويف، والتجويف في أجزاء الجدار الواسعة والسميكة، وذلك لتسهيل التدفق البلاستيكي السلس

* ينبغي فتح موضع البوابة عند الجزء الأكثر سمكًا من الأجزاء البلاستيكية

* تجنب الحقن المباشر للبلاستيك في جدار التجويف أو اللب أو الإدخال عند التدفق إلى أسفل التجويف، بحيث يمكن أن يتدفق البلاستيك إلى جميع أجزاء التجويف في أسرع وقت ممكن، وتجنب تشوه اللب أو الإدخال

* حاول تجنب المنتجات التي تنتج علامات لحام، أو جعل علامات اللحام في المنتج ليست أجزاء مهمة؛

يجب أن يؤدي موضع البوابة واتجاه تدفق البلاستيك إلى تدفق البلاستيك إلى التجويف، على طول الاتجاه الموازي للتدفق الموحد للتجويف، مما يفضي إلى تفريغ الغاز في التجويف

* يجب وضع البوابة على الجزء الأسهل في إزالته من المنتج دون التأثير على مظهر المنتج قدر الإمكان.

5. تصميم نظام العادم

يلعب نظام العادم دورًا مهمًا في ضمان جودة تشكيل المنتجات.

باستخدام فتحة العادم، تقع فتحة العادم بشكل عام في الجزء الذي يتم فيه ملء التجويف في النهاية. يختلف عمق فتحة العادم باختلاف المواد البلاستيكية، ويتم تحديده بشكل أساسي من خلال الحد الأقصى للخلوص الذي يسمح به البلاستيك بدون تشفيه، على سبيل المثال، ABS0.04 أقل من 0.02 مم من الجص و0.02 من الفولاذ.

استخدم الخلوص المناسب لقضيب الدفع الأساسي أو قابس العادم الخاص للعادم؛ في بعض الأحيان، من أجل منع المنتجات من القذف الناتج عن تشوه الفراغ، يجب ضبط دبوس الغاز؛ في بعض الأحيان، يتم تصميم المكونات المضادة لامتصاص الفراغ لمنع الامتزاز الفراغي للمنتجات والوحدات.

6. تصميم نظام التبريد

إن تصميم نظام التبريد هو عمل معقد، والذي يجب أن يأخذ في الاعتبار تأثير التبريد وانتظام التبريد، وتأثير نظام التبريد على الهيكل العام لنظام التبريد.قالب طاولة بلاستيكي للحديقة المستديرة.

7. تشمل:

* ترتيب نظام التبريد والشكل المحدد لنظام التبريد

* تحديد الموقع والحجم المحدد لنظام التبريد

* الأجزاء الرئيسية مثل تحريك القالب أو إدخال التبريد

* تبريد المزلقات الجانبية والنوى الجانبية

* تصميم عناصر التبريد واختيار عناصر التبريد القياسية

* تصميم هيكل الختم

قبول الطلبات الصغيرة من منتجات صب الحقن مع موك الصغيرة.

هناك 6 من كبار المهندسين و5 مصممين و50 من ذوي الخبرةقالب طاولة بلاستيكي للحديقة المستديرةالعمال لضمان إدارة عملية الطلب بأكبر قدر ممكن من الكفاءة.

هيكل القالب الدقيق، وتقصير وقت دورة القالب، وإطالة عمر القالب هو هدفنا النهائي للقوالب المؤهلة.

يمكن لاتصالاتنا وعملنا الفعال أن يلبي متطلبات العملاء ويطور تعاونًا طويل الأمد مربحًا للجانبين.

يمكن أن تكون Hongmei دائمًا المورد الموثوق به.
