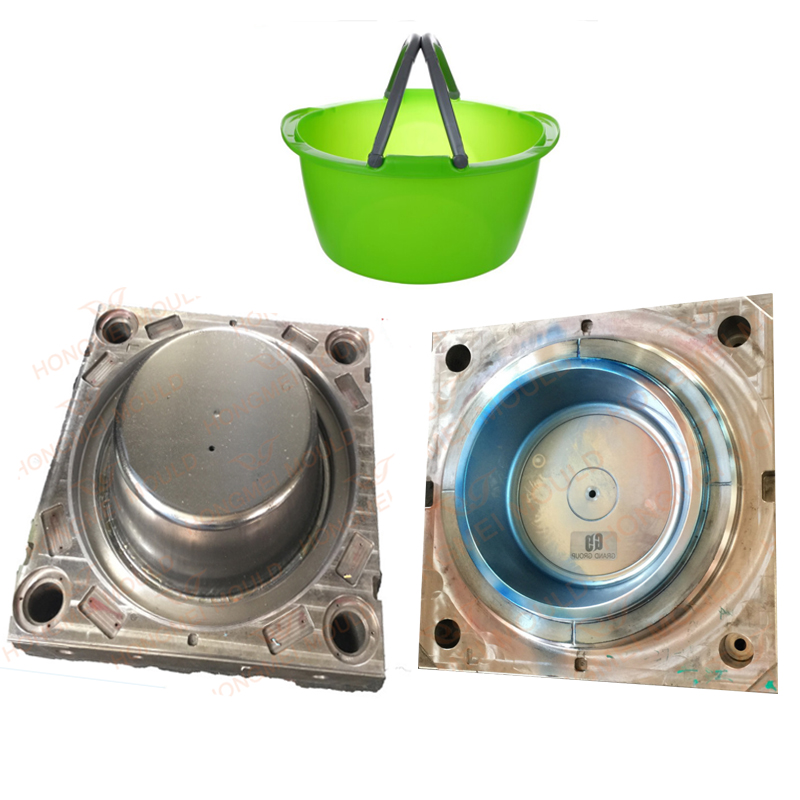

قالب حقن مغسلة بلاستيكية مستعملة

وصف قالب حقن مغسلة البلاستيك المستعملة

قالب الصلب: P20

لوحة القالب: S50c

العداء: العداء البارد

التجويف: تجويف واحد

نظام القاذف: دبوس الإخراج

نظام التبريد: دورة المياه

الوقت T1: 35 يومًا

عمر القالب: 500,000 طلقة

خدمتنا

تشمل القدرات الهندسية ما يلي:

1. أجزاءتصميم

2. منتجات البحث والتطوير

3. تصميم النموذج الأولي وتجميع الإنتاج

4. برامج التصميم ذات السمعة الطيبة المستخدمة في جميع أعمال التصميم

5.Fast تصميم remould التلقائي

6.قالب مغسلةالتصميم مع فريق من المتخصصين ذوي الخبرة

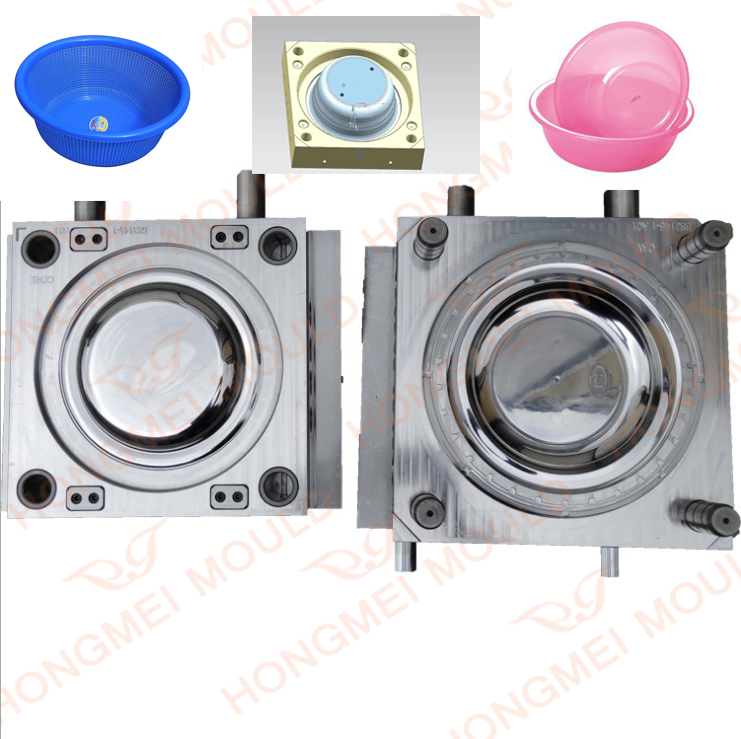

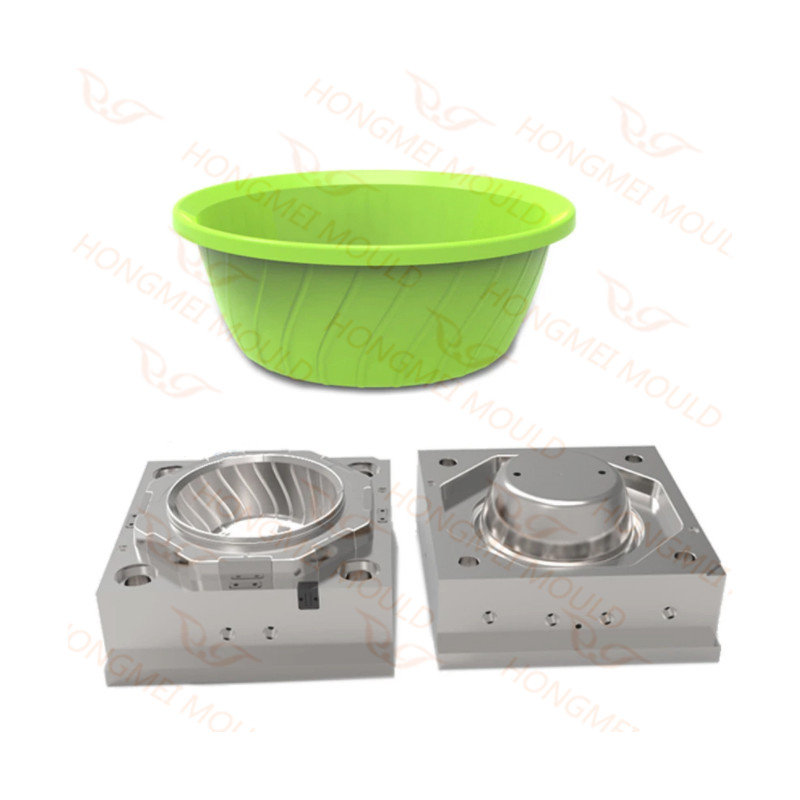

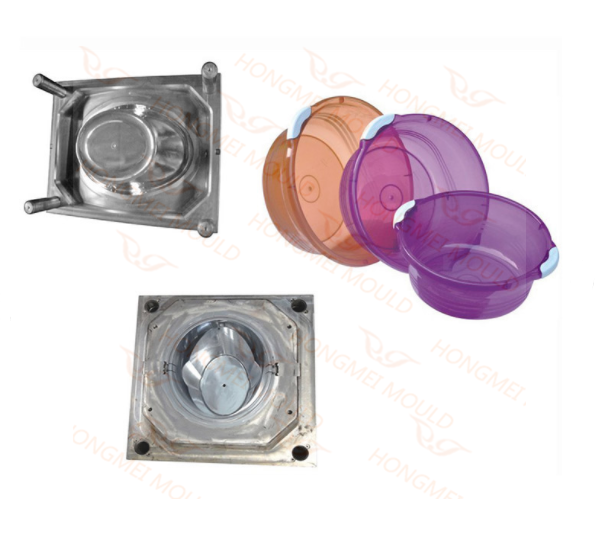

عرض عينة مغسلة لدينا

تحتوي غرفة العينات لدينا على العديد من أنواع الأحواض ومنتجات الخراطيم الأخرى التي يختارها العملاء ويتحققون من الجودة.

بالطبع، يمكننا أيضًا أن نتفق مع الوصف الخاص بك لرسم وتصميم منتجات جديدة لك.

تصميم مغسلة

مع نظام التصميم الكامل، فإن Hongmei مسؤولة عن البحث المستقبلي وتطوير المنتجات الجديدة. من خلال تقنيات CAD / CAE / CAM المتقدمة وبرامج UG وCATIA وMOLD FLOW وPRO/E، تقوم الشركة بتنفيذ تحسين تصميم المنتج من أجل تقصير دورة تطوير المنتج وضمان جودة المنتج.قوالب مغسلة.

رسم بياني ثنائي الأبعاد، كخطوة حاسمة في عملية صنع القالب، يحتوي على لوائح شاملة بشأن الحجم والأداء والمتطلبات الفنية للأجزاء المختلفة من القالب، والتي تعد أساس الاختبار وتحليل العملية.

يوفر التصميم ثلاثي الأبعاد صورًا حية ومرئية يفشل فيها التصميم ثنائي الأبعاد. يتم رسم الرسومات ثلاثية الأبعاد للشركة من قبل الطاقم الفني المحترف. الحركة الافتراضية للمنتجات وقوالب مغسلةيمكن إظهار أداء القوالب والمنتجات أثناء مرحلة التصميم بحيث يمكن تحسين الأداء مقدمًا ويمكن إنتاج قوالب ومنتجات أفضل؛ علاوة على ذلك، فإن الرسومات ثلاثية الأبعاد تقصر بشكل كبير دورة الإنتاج وتخلق فوائد اقتصادية لا تحصى للعملاء.

آلية القاذف

تتكون آلية القاذف من دبابيس القاذف المصبوبة، ودبوس أو دبابيس القاذف، ودبابيس إرجاع القاذف، ولوحة تثبيت الدبوس، ولوحة تجميع الدبوس، وصندوق القاذف، وقضيب القاذف.

تصنع دبابيس القاذف من قضيب الحفر، ومثبتة عند طرف التثبيت ويفضل أن تكون مستقيمة، دون الحاجة إلى الدوران. ينبغي أن تصلب.

في هذاقالب مغسلة،  يتم استخدام دبابيس القاذف لكل عملية صب.

يتم استخدام دبوس واحد للقاذف. يتم استخدام ثلاثة دبابيس عودة القاذف.

يقومون بدفع مجموعة القاذف مرة أخرى إلى الموضع كما هو موضح عند إغلاق القالب.

يتم تثبيت المسامير في لوحة التثبيت التي يتم تثبيتها بلوحة التجميع. يجب أن تكون هذه الألواح مسطحة، ولكن ليس بالضرورة أرضية أو صلبة.

تتحرك مجموعة القاذف ذهابًا وإيابًا في صندوق القاذف؛ ويأتي السفر في التفصيل 25.

عندما تفتح المكبس، يتوقف قضيب القاذف ويدفع المجموعة للأمام إلى حد السفر. السفر كافٍ لدفع القطعة بعيدًا عن القلب.

عندماWقالب حوضيتم إغلاقه، وتبرز دبابيس الإرجاع من لوحة التجنيب مقدار السفر.

لقد ضربوا وجه لوحة التجنيب ودفعوا المجموعة مرة أخرى إلى موضع التشكيل.

يمكن تعليق مجموعة القاذف على المسامير، ويمكن للألواح مسح جوانب الصندوق. في هذا القالب، يكون صندوق القاذف مربع الشكل، ويتم استخدام أربعة فواصل لتشكيل الصندوق.

تُستخدم البراغي لتثبيت الفواصل على لوحة المحول. هذا من أجل الراحة في التجميع.

قد يكون صندوق القاذف مستديرًا ومثقبًا من كتلة صلبة ليشمل لوحة المحول، إذا لم يكن القالب كبيرًا جدًا.

Sprue، العدائين، والبوابات
يتم إدخال المادة إلى القالب من خلال الذباب؛ يظهر الثقب المدبب في جلبة الذرب كما هو موضح في التفاصيل 16.

من الذباب، يتدفق عبر المجاري الستة (تفصيل 17) والبوابات، كما هو موضح من خلال شق صغير في كتلة التجويف في نهاية المجرى.

جلبة الذباب مصنوعة من الفولاذ القالب ومتصلبة.

في نهاية الرأس، يتم تشكيل انخفاض صغير ليناسب نوع الفوهة المعين الذي يفضله القالب.
