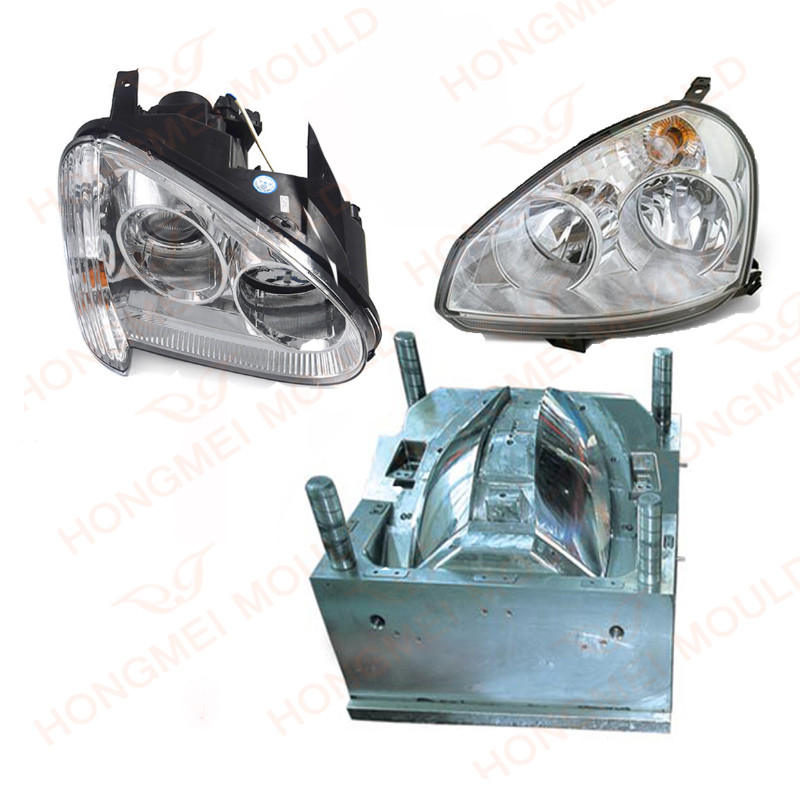

قالب حقن غطاء مصباح السيارة

قالب حقن غطاء مصباح السيارة

قالب من البلاستيك: قالب حقن غطاء مصباح السيارة

تجويف القالب: 1+1

عداء ساخن: 4 قطرات مع ملفات تسخين "HOTSET"، ووحدة تحكم منفصلة في درجة الحرارة

فولاذ تجويف القالب: DIN 1.2738

قالب الفولاذ الأساسي: DIN 1.2312

إدراج منزلق القالب: DIN 1.2738 مع Nitriding

تفعيل الإدخال الأساسي: 4 أسطوانات هيدروليكية

المواد البلاستيكية: عبس

وقت الدورة: 40 ثانية

وقت التسليم: 50 يوما

أي متطلبات أخرى يمكنك مناقشتها معنا.

مقدمة مصباح السيارة

المكونات الرئيسية للمصابيح الأمامية والخلفية هي: العدسات اليسرى واليمنى، والإطارات الزخرفية اليسرى واليمنى، وأغطية المصابيح اليمنى واليسرى، والمرايا اليمنى واليسرى.

متطلبات مظهر مصباح السيارة

1 . عدسة بصرية

المنتج شفاف، والجانب الداخلي به النمط، وطلب المظهر مرتفع

2 . غلاف الزينة

مظهر المنتج مطلي بالألمنيوم، وبعض المناطق تحتاج إلى تجميدها

3 . قذيفة المصباح
منتجات للوظائف الداخلية وفتحات الغطاء وفتحات الغطاء الخلفي ومتطلبات التجميع الأخرى.

4 . العاكس

منتجات الطلاء الكهربائي، هناك متطلبات صارمة لتوزيع الضوء، وظهور طلاء الألومنيوم

هيكل تصميم القالب

من السهل الالتزام بظاهرة القالب الثابت من البلاستيك الخفيف للسيارات ، لحل منع تصميم القالب البلاستيكي الثابت لقذيفة المصباح هو:

* قبل تصميم القالب، تحقق مما إذا كان ميل التحرير للمنطقة ذات قوة التثبيت الكبيرة للأجزاء البلاستيكية أكبر من 3 درجات أو أعلى، وحاول تصميمه بأكثر من 5 درجات لتجنب التصاق القالب الثابت وسحب الضرر أجزاء من البلاستيك.

* تم تصميم النمط المقلوب على الجانب الداخلي للأجزاء البلاستيكية حيث يسهل لصق القالب وتكون قوة الختم كبيرة. عمق النمط المقلوب هو 0.5~1mm، والنمط المقلوب مصمم بالقرب من الزاوية المستديرة للأجزاء البلاستيكية.

* تصميم قضبان تقوية على الجانب الداخلي للأجزاء المصبوبة حيث تكون قوة التثبيت كبيرة، أو تصميم خطاف مقلوب على قضيب الدفع.

تعتمد قناة مياه التبريد الشكل المدمج من "أنبوب الماء العمودي + أنبوب الماء المائل + بئر الماء الصاعد"، ويعتمد نظام التبريد بشكل تفضيلي أنبوب الماء العمودي. التالي هو أنابيب المياه المائلة، وعندها فقط يستخدم نوع القسم بشكل جيد.

تم ترتيب قناة التبريد المدمجة بشكل متساوٍ وقريبة من التجويف، وهي مناسبة لقالب الحقن بكميات كبيرة ودقة عالية. عيبها هو أن معالجة أنابيب مياه التبريد أكثر إزعاجًا.

في تصميم القالب، تكون المنطقة ذات قوة التثبيت الكبيرة للأجزاء البلاستيكية ناتجة عن ميل القالب بأكثر من 5 درجات والنمط المقلوب بعمق 0.5 مم مصمم على جانب القالب المتحرك.

لذلك ، يكون إخراج القالب وتجريده سلسًا ، وتتحرك الآلية بسلاسة ، والقالب آمن ومستقر وموثوق به ، ولا يلتزم القالب بظاهرة القالب الثابت ، مما يؤدي بنجاح إلى حل مشكلة الأجزاء البلاستيكية من غلاف المصباح التي تلتصق بالقالب الثابت. بعد الإنتاج التجريبي، يكون للنموذج تأثير تحميل جيد وأبعاد مستقرة.

ميزة شركة Hongmei Mould
- تصميم مجاني: بما في ذلك تصميم الأجزاء وتصميم القالب
- الخدمة: خدمة 24 ساعة على الإنترنت
- المعدات: آلات طحن عالية السرعة ذات خمسة محاور
آلات طحن عالية السرعة ثلاثية المحاور
آلات الطحن باستخدام الحاسب الآلي
آلات حفر الآبار العميقة
آلات طحن واسعة النطاق
ماكينات الحفر CNC
الشرر الكهربائي (EDM)
قاطع الاسلاك
